在光通信系统中，光学胶虽不起眼，却是决定光信号传输效率与稳定性的关键辅料。无论是光纤阵列的耦合、波导器件的封装，还是透镜与芯片的贴合，光学胶都承担着固定、保护与透光的三重使命。而在众多性能参数中，折射率是最核心的光学指标。

按化学体系分类，光通信器件常用的光学胶主要分为三大类：丙烯酸酯类、环氧类和有机硅类。它们各有优劣，适用于不同的场景。

一、丙烯酸光学胶：快速固化，折射率可调

丙烯酸酯类光学胶以紫外光（UV）固化为主，固化速度快（数秒至数十秒），适合自动化产线。其最大的优势在于折射率可调范围宽：通过调整单体与齐聚物的配比，折射率可覆盖1.45~1.60（@589nm），能匹配石英光纤（1.46）、硅（3.5）或特定波导材料。不过，丙烯酸胶的耐温性和耐湿性相对一般，长期高温高湿下可能黄变，故多用于短距离、非气密封装的光器件，如VCSEL耦合透镜、塑料波导粘接等。

二、环氧光学胶：高强度与低收缩的代名词

环氧类光学胶以双组分热固化或UV+热双固化为主，固化后交联密度高，机械强度大，收缩率低（<2%），因此能实现亚微米级的位置保持，适用于对对准精度要求极高的光纤阵列与PLC分路器封装。环氧胶的折射率通常在1.50~1.57之间，高折射率型号（可达1.60~1.65）可用于与高折射率玻璃或半导体材料的折射率匹配。但环氧胶固化慢、易产生内应力，且部分配方在高温下变脆，需谨慎控制固化曲线。

三、有机硅光学胶：柔韧与宽温域的平衡

有机硅（硅酮）类光学胶以加成型或缩合型为主，固化后形成弹性体，弹性模量低，应力吸收能力强，可承受-50℃~200℃的宽温循环，且耐候性极佳。其折射率通常较低（1.40~1.50），适合与低折射率包层或光纤涂层匹配。有机硅胶多用于大功率LED封装、光纤布拉格光栅（FBG）涂覆以及需要应力缓冲的混合集成光器件。但硅胶的粘接强度低于环氧，且耐溶剂性差，不宜用于易受有机溶剂侵蚀的环境。

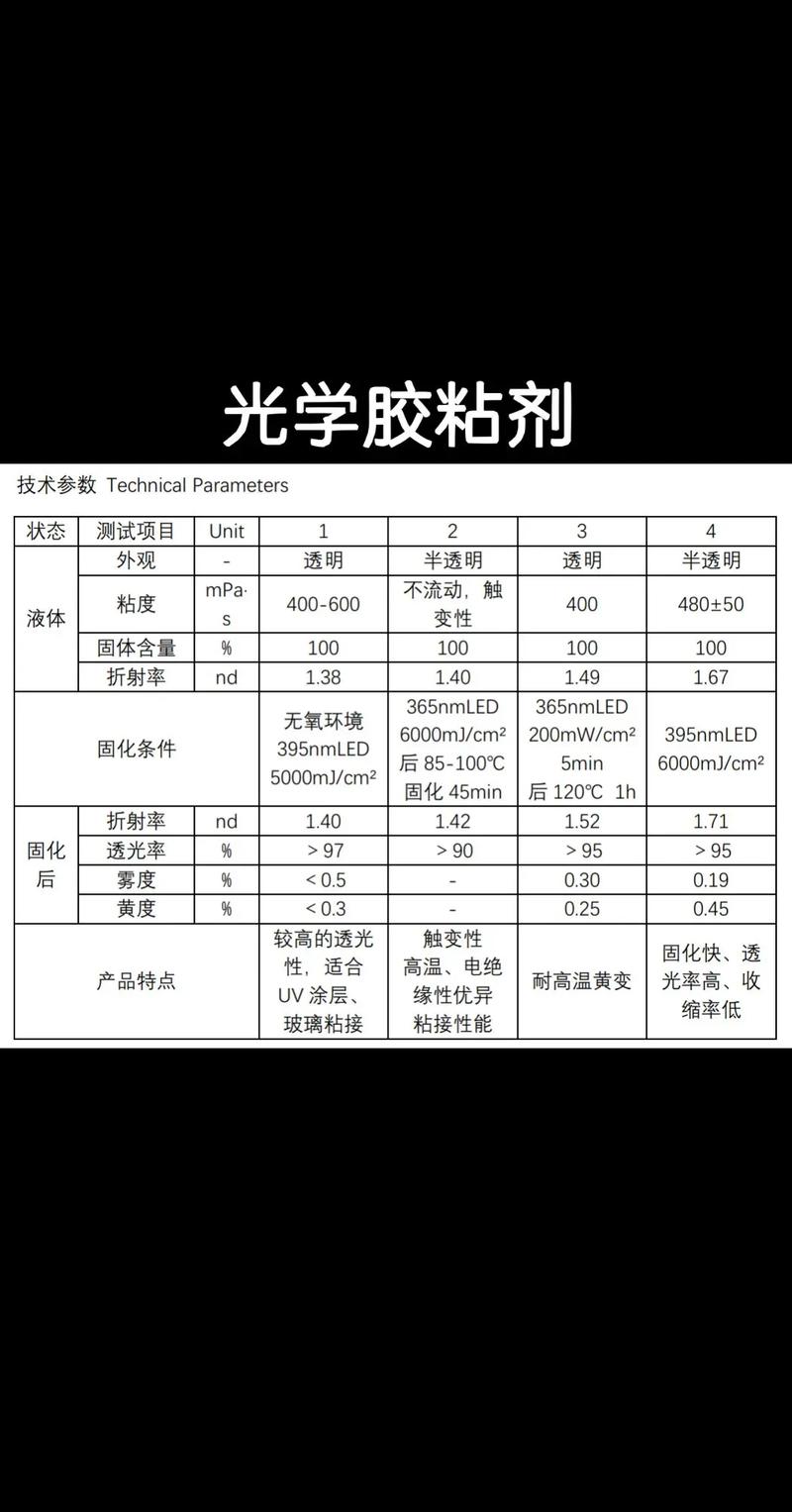

折射率匹配是光通信器件设计的隐形准则。若胶的折射率与光纤或波导不匹配，界面处会产生菲涅尔反射（约4% per界面），导致插入损耗增加、回波损耗恶化，甚至引起激光器不稳定。因此，选胶时必须明确器件的折射率要求：对于单模光纤耦合，通常选用折射率1.46~1.48的紫外胶；对于硅光芯片与光纤的耦合，则常采用折射率1.50~1.55的环氧胶，或通过添加纳米粒子（如ZrO₂、TiO₂）将丙烯酸胶的折射率提升至1.7以上，以实现与硅（n≈3.5）的渐变匹配。

光学胶的透光率、玻璃化转变温度（Tg）、吸水率和固化收缩率同样关键。丙烯酸胶Tg较低（40~80℃），环氧胶Tg较高（100~150℃），有机硅胶则无明确Tg。在高速光模块（如400G/800G）中，胶层厚度常需控制在5~20μm，并要求在850nm/1310nm/1550nm波长下具有高透光率（>90%）。

丙烯酸、环氧和有机硅三类光学胶在光通信器件中互为补充。丙烯酸胶赢在效率，环氧胶胜在精度，有机硅胶优于柔性。随着硅光子和共封装光学（CPO）的发展，对光学胶的低折射率、高折射率及梯度折射率需求将更加迫切。理解其化学本质与折射率调控策略，是光通信工程师选胶、用胶的第一步。您目前在用哪类光学胶？折射率遇到什么难题？欢迎在评论区交流。
